ЦВК-16 на базе терминала ЦВК-16МТ

Аппаратура ВЧ-связи по ЛЭП ЦВК-16 (Ревизия 3) на базе кассеты обработки сигналов ЦВК-16МТ для диапазона частот 16-1000 кГц в полосе 8, 16 кГц обеспечивает скорость передачи интегрального цифрового потока до 182,4 кбит/с.

  1. Скорость передачи до 182,4 кбит/с
  2. До 2 каналов Ethernet
  3. До 4 телефонных каналов, до 4 каналов передачи данных
  4. Адаптация в канале по физической скорости и информационной емкости
  5. Номинальная полоса частот 8, 12, 16 кГц
  6. Каналы передачи данных протоколов телемеханики МЭК 60870-5-101, МЭК 60870-5-104

Кассета ЦВК -16МТ реализуется на базе аппаратной платформы кассеты ЦВК-16Т за счет модификации встроенного и сервисного программного обеспечения.

Номинальная полоса частот, скорость передачи и информационная емкость ВЧ-канала может задаваться пользователем при конфигурировании аппаратуры.

В зависимости от соотношения сигнал-помеха аппаратура может адаптироваться по физической скорости передачи и информационной емкости с учетом приоритетов абонентских каналов.

Максимальная информационная емкость ВЧ-канала в базовой полосе 16 кГц:

  • канал Ethernet 182,4 кбит/с
  • два цифровых телефонных канала
  • два асинхронных канала передачи данных, телемеханики или АСКУЭ 1200 бит/с

Максимальная информационная емкость в базовой полосе 12 кГц:

  • канал Ethernet 136,8 кбит/с
  • два цифровых телефонных канала
  • два асинхронных канала передачи данных, телемеханики или АСКУЭ 1200 бит/с

Максимальная информационная емкость в номинальной полосе 16 кГц с использованием двух базовых полос 8 кГц:

  • два канала Ethernet 91,2 кбит/с
  • четыре цифровых телефонных канала
  • четыре асинхронных канала передачи данных, телемеханики или АСКУЭ 1200 бит/с

Канал Ethernet реализует соединение типа «прозрачный» мост, осуществляя ретрансляцию пакетов на канальном уровне, т.е. не требуется внешнего маршрутизатора при соединении двух LAN устройств.

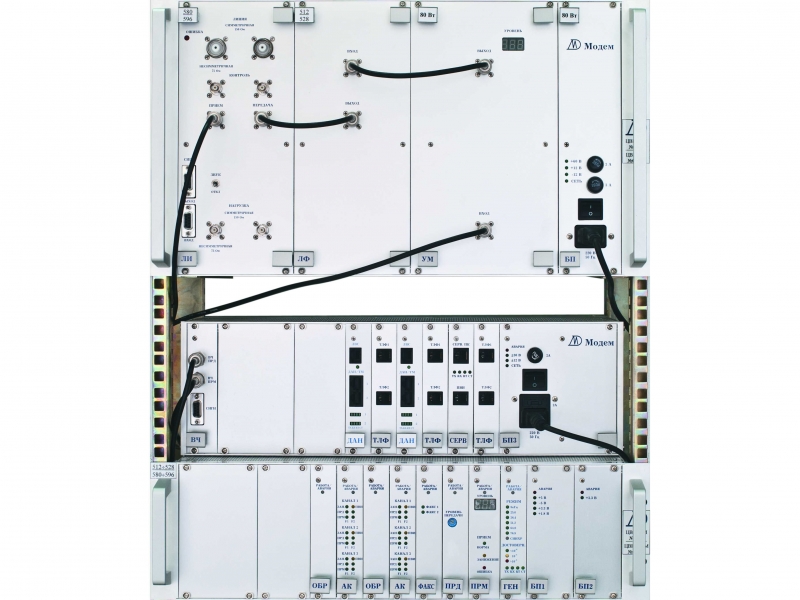

Состав аппратуры:

  • касета обработки сигналов ЦВК-16МТ
  • кассета усилителя мощности ЦВК-16У с фильтром входа и линейным фильтром

Фильтры — перекоммутируемые с возможностью задания перемычками требуемых номинальных полос передачи и приема.

Аппаратура выполнена в соответсиии с требованиями СТО 56947007-33.060.40.177-2014.

Аттестация аппаратуры

Аппаратура ВЧ-связи по ЛЭП ЦВК-16 (Ревизия 3) аттестована и включена в реестр оборудования, технологий и материалов, допущенных к применению на объектах ПАО «Россети».

Копия Заключения Аттестационной комиссии в разделе Сертификаты.

Документы для загрузки:

1. Характеристики ВЧ-тракта
Диапазон рабочих частот ВЧ-канала16 – 1000 кГц
Номинальная полоса частот передачи, приема (Bn)8, 8+8, 16 кГц
Номинальные полосы передачи, приемаперекоммутируемые с шагом 4 кГц*
*При необходимости сохранения существующей сетки частот возможно задание шага 1 кГц
Тип модуляции в каждой базовой полосе В=8, 16 кГцАМОБП
Максимальная выходная мощность40, 80 Вт (46, 49 дБм)
Входное и выходное сопротивление75 Ом (несимметричное);
150 Ом (симметричное)
Допустимое затухание ВЧ-каналатеоретическое — 80 дБ;
практический предел — 60 дБ (с учетом помех и искажений ВЧ-канала)
Чувствительность приемника по рабочему сигналуноминальная — минус 30 дБм;
максимальная — минус 45 дБм
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 8 (16) кГц, соответственно), до 500 кГц:
          • собственный передатчик — собственный приемник (смежные полосы)0 кГц
          • собственный приемник — сторонний приемник8 (16) кГц
          • собственный передатчик — сторонний передатчик16 (32) кГц
          • собственный передатчик — сторонний приемник8 (16) кГц
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 8 (16) кГц, соответственно), выше 500 кГц:
          • собственный передатчик — собственный приемник (смежные полосы)0 кГц
          • собственный приемник — сторонний приемник12 (24) кГц
          • собственный передатчик — сторонний передатчик24 (48) кГц
          • собственный передатчик — сторонний приемник12 (24) кГц
Уровень гармоник в соответствии с шаблоном IEC 60495 для BN = 8 (16) кГц:
          • в пределах полосы пропускания≤ 60 дБ
          • в соседнем частотном канале≤ 60 дБ
          • на расстоянии 8 (16) кГц от границы полосы≤ 70 дБ
          • на расстоянии 16 (32) кГц от границы полосы≤ 80 дБ
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым), ≥ 0,1 кГц от границ канала+32 дБ
Диапазон автоматической регулировки коэффициента усиления
          • в состоянии «НОРМА» по приему40 дБ
          • в состоянии «ЗАНИЖЕНИЕ» для цифрового режима80 дБ
Пилот-сигнал для базовой полосы B = 8 кГц200 Гц, 7800 гц со служебным КАМ-сигналом
Пилот-сигнал для базовой полосы B = 16 кГц400 Гц, 15600 Гц со служебным КАМ-сигналом
2. Характеристики НЧ-тракта
2.1. Характеристики мультиплексора и вокодера
Общее число мультиплексируемых абонентских каналовдо 4 речевых;
до 4 ММО;
до 2 Ethernet
Возможные скорости передачи интегрального цифрового потока данных102,4; 89,6; 76,8; 64,0; 51,2; 38,4; 25,6 кбит/с
Адаптация в канале по скорости передачи в зависимости от уровня помех
Цифровые телефонные каналы поддерживаются вокодером G.729D ITU -T
Кадровая частота мультиплексора400 Гц
Общее время до готовности цифрового канала после включения полукомплекта аппаратуры< 60 с
Максимальное скачкообразное изменение коэффициента передачи линии без перерыва связи4 дБ
2.2. Эквалайзер
Автоматический эквалайзеркомпенсация неравномерности АЧХ до 12 дБ, ГВЗ — до 1 мс
2.3. Переговорно-вызывной интерфейс
Выполняет функцию служебной связи в направлениях:
          • «ближний полукомплект — удаленный полукомплект»
          • «ближний полукомплект — ближний абонент»
          • «ближний полукомплект — удаленный абонент»
Обеспечивает служебную связь по стандартному двухпроводному ТА
Встроенный генератор контрольных частот1200, 1600 Гц
3. Каналы телемеханики и межмашинный обмен
3.1. Характеристики передачи для каждой базовой полосы 8 или 16 кГц
Количество каналов ММО (ТМ)до 2, канал Ethernet
Максимальная скорость ММО, Ethernet для B = 16 кГц102,4 кбит/с
Максимальная скорость ММО, Ethernet для B = 8 кГц51,2 кбит/с
Интерфейс физического уровня каналов ММО (ТМ)RS -232C (стык С2)
Текущая скорость ММО (ТМ), Ethernetзависит от фактического занятия телефонных каналов
Способ обмена по интерфейсу ММО (ТМ)асинхронный (старт-стопный)
Интерфейс Ethernet10Base -T/100Base -TX; «прозрачный» мост; фильтрация пакетов
4. Питание аппаратуры и потребляемая мощность
Напряжение электропитания:
          • переменное 220В, 50 Гц
          • постоянное 220 В или 60 В
Потребляемая мощность аппаратурыдо 200 ВА
5. Размеры и вес
Конструктив 19‘-шасси в соответствии с IEC60297
Кассета усилителя мощности с фильтром входа и линейным фильтром 6Uширина — 84HP, глубина — 309 мм;
вес 14,7 кг
Кассета обработки сигналов ЦВК -16МТ 6Uширина — 84HP, глубина — 309 мм;
вес 9,6 кг
Шкаф 42U600x600x2043 мм;
вес не более 102 кг
6. Условия окружающей среды
Климатические условияв соответствии с IEC60721-3-3, класс 3К4
Диапазон температур0 — +45°С
Относительная влажность≤ 95%
Механические условияв соответствии с М40 согласно ГОСТ 17516.1‑90
7. Мониторинг и сетевые функции
МЭК-104 с ближней и удаленной стороны
SNMP v1 v2c с ближней и удаленной стороны
Коррекция времени по NTP с ближней и удаленной стороны
Коррекция времени по протоколу МЭК-104 с ближней и удаленной стороны
ICMP Ping ответы Ethernet интерфейсов с ближней и удаленной стороны
