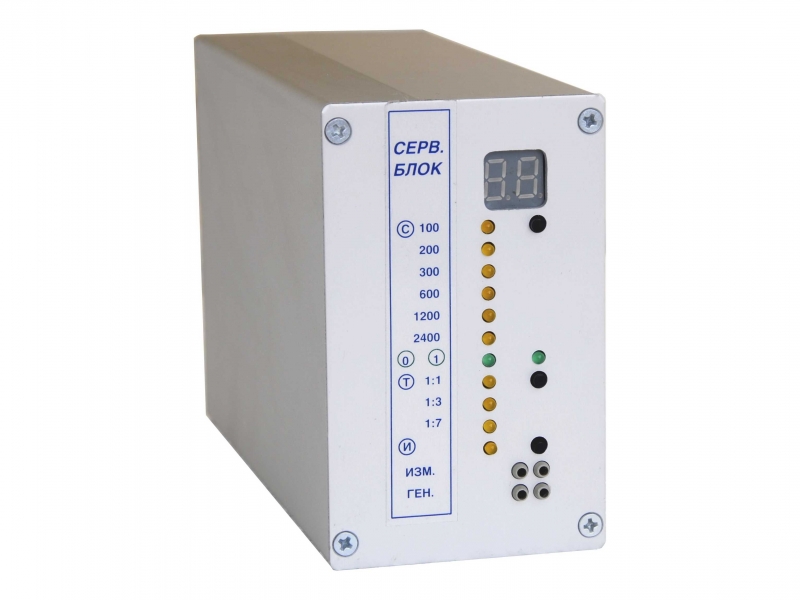

Сервисный блок

Сервисный блок обеспечивает генерирование тестовых сигналов и измерение характеристических искажений принимаемых данных модемов телемеханики в диапазоне скоростей от 100 до 2400 бит/с.

  1. Генерирование тестовых сигналов
  2. Измерение и отображение уровня характеристических искажений
  3. Встроенное и приборное исполнение

Основные функции

  • генерирование биполярных тестовых сигналов данных типа «1:1», «1:3», «1:7», «3:1», «7:1» для скоростей 100, 200, 300, 600, 1200, 2400 бит/с
  • измерение и отображение уровня характеристических искажений принимаемых синхронных данных для скоростей от 100 до 2400 бит/с

Сервисный блок выпускается в приборном исполнении и как встроенный блок комплексов совмещенной передачи речи и данных ТФМ-3М, ТФМ-12М. Сервисный блок позволяет отрегулировать преобладания и косвенно оценить качество канала передачи данных телемеханики.

1. Основные характеристики
Амплитуда генерируемых тестовых сигналов данных±12 В
Выходное сопротивление генератора тестовых сигналов200 Ом, ограничение тока короткого замыкания 10 мА
Амплитуда входного сигнала измерителя характеристических искаженийот ±5 В до ±12 В
Входное сопротивление3 кОм
Интервал измерениядо 1 с
Точность измерения1%
2. Электропитание и потребляемая мощность
Напряжение электропитанияпеременное 220В, 50 Гц
3. Размеры и вес
КонструктивЕвроалюминий FISHER ELECTRONIK
Габаритные размеры
Вес
4. Условия окружающей среды
Климатическое исполнениеС2 по ГОСТ 26.205-83
Диапазон температур0 — +50°С
Относительная влажность≤ 95%
Механические условияпо ГОСТ 26.205–83
