ЦВК-16 на базе терминала ЦВК-16ПТ

Аппаратура цифровой высокочастотной связи ЦВК -16 (Ревизия 3) с функцией переприема на базе кассеты обработки сигналов ЦВК -16ПТ предназначена для переприема сигналов в прямом и обратном направлениях каждой базовой полосы 4 кГц номинальной полосы частот до 16 кГц.

  1. Транзит цифровых телефонных каналов
  2. Транзит цифровых потоков данных для каналов связи, телемеханики, АСКУЭ с выделением и добавлением каналов в полосе 4 кГц
  3. Новые возможности в построении цифровых сетей на базе ВЧ-каналов связи с полосой до 16 кГц

Возможна организация переприема в полосе 4, 8, 12, 16 кГц в аналоговом и цифровом режимах с переходом на новые частоты ВЧ-тракта за пунктом переприема.

Кассета ЦВК -16ПТ аппаратуры связи ЦВК -16 (Ревизия 3) обеспечивает переприем в промежуточных пунктах цифровых каналов связи с возможностью выделения или добавления каналов в любой полосе 4 кГц.

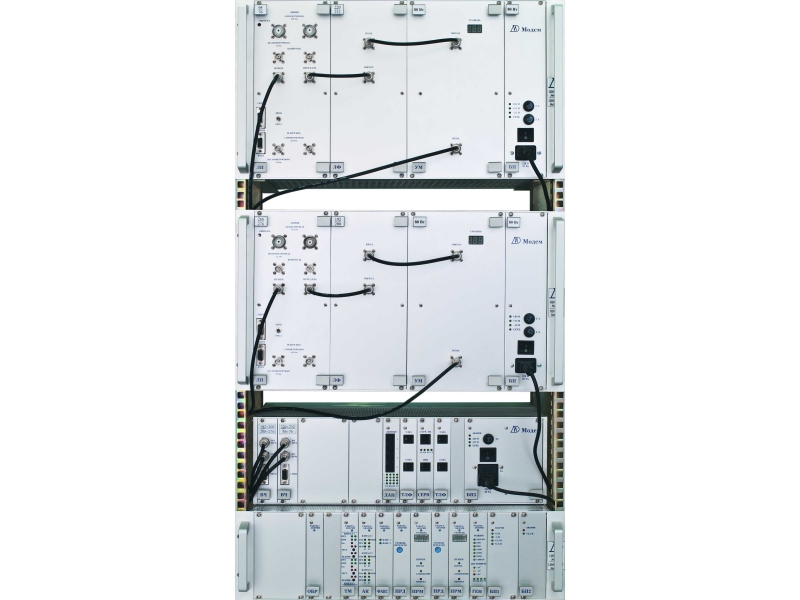

Состав комплекта аппаратуры переприема ЦВК -16 с функцией переприема:

  • кассета обработки сишналов ЦВК -16ПТ
  • две кассеты усилителя мощности ЦВК -16У с соответствующими линейными фильтрами.

Фильтры — перекоммутируемые с возможностью задания перемычками требуемых номинальных полос передачи и приема.

Аппаратура выполнена в соответсиии с требованиями СТО 56947007-33.060.40.177-2014.

Аттестация аппаратуры

Аппаратура ВЧ-связи по ЛЭП ЦВК-16 (Ревизия 3) аттестована и включена в реестр оборудования, технологий и материалов, допущенных к применению на объектах ПАО «Россети».

Копия Заключения Аттестационной комиссии в разделе Сертификаты.

Документы для загрузки:

1. Характеристики ВЧ-тракта
Диапазон рабочих частот ВЧ-канала16 – 1000 кГц
Номинальная полоса частот передачи, приема (Bn)4, 8, 12, 16 кГц
Номинальные полосы передачи, приемаперекоммутируемые с шагом 4 кГц*
*При необходимости сохранения существующей сетки частот возможно задание шага 1 кГц
Тип модуляции в каждой полосе 4 кГцАМОБП
Максимальная выходная мощность40, 80 Вт (46, 49 дБм)
Входное и выходное сопротивление75 Ом (несимметричное);
150 Ом (симметричное)
Допустимое затухание ВЧ-каналатеоретическое — 80 дБ;
практический предел — 60 дБ (с учетом помех и искажений ВЧ-канала)
Чувствительность приемника в аналоговом режиме по контрольной частотеноминальная — минус 35 дБм;
максимальная — минус 50 дБм
Чувствительность приемника в цифровом режиме по рабочему сигналуноминальная — минус 30 дБм;
максимальная — минус 45 дБм
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), до 500 кГц:
          • собственный передатчик — сторонний передатчик12 кГц
          • собственный передатчик — сторонний приемник8 кГц
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), выше 500 кГц:
          • собственный передатчик — сторонний передатчик24 кГц
          • собственный передатчик — сторонний приемник12 кГц
Уровень гармоник в соответствии с шаблоном IEC 60495 (для Bn = 4кГц):
          • в пределах полосы пропускания≤ 60 дБ
          • в соседнем частотном канале≤ 60 дБ
          • на расстоянии 4 кГц от границы полосы≤ 70 дБ
          • на расстоянии 8 кГц от границы полосы≤ 80 дБ
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым), ≥ 0,1 кГц от границ канала+24 дБ
Диапазон автоматической регулировки коэффициента усиления:
          • в состоянии «НОРМА» по приему40 дБ
          • в состоянии «ЗАНИЖЕНИЕ» для цифрового режима80 дБ
          • для аналогового режима80 дБ
Пилот-сигнал в аналоговом режиме3900 Гц
Пилот-сигнал в цифровом режиме100 Гц, 3900 Гц со служебным КАМ-сигналом
Общее время до готовности цифрового канала после включения полукомплекта аппаратурыне более 140 с
2. Характеристики НЧ-тракта
2.1. Цифровой режим
Общее число мультиплексируемых абонентских каналов3 речевых;
до 4 ММО (ТМ)
Возможные скорости передачи интегрального цифрового потока данных25,6; 22,4; 19,2; 16,0; 12,8; 9,6; 6,4 кбит/с
Адаптация в канале по скорости передачи в зависимости от уровня помех
Цифровые телефонные каналы поддерживаются вокодером G.729D ITU -T
Прозрачная факсимильная передача
Интерфейс Е1
Кадровая частота мультиплексора100 Гц
Общее время до готовности цифрового канала после включения полукомплекта аппаратурыне более 140 с
Максимальное скачкообразное изменение коэффициента передачи линии без перерыва связи4 дБ
2.2. Аналоговый режим
Верхняя граница фильтра речипрограммируемая в диапазоне 1,8 – 3,4 кГц с шагом 0,2 кГц
Уровень собственного шума на выходе телефонного окончанияминус 55 дБм0п
Телефонные абонентские окончания:
          • четырехпроводное (номинальный уровень передачи – минус 13 дБн, приема — плюс 4,3 дБн) с сигнализацией вызова АДАСЭ
          • двухпроводное с режимами: «точка – точка», «удаленный абонент»
2.3. Эквалайзер
Автоматический эквалайзеркомпенсация неравномерности АЧХ до 12 дБ, ГВЗ — до 1 мс
2.4. Переговорно-вызывной интерфейс
Выполняет функцию служебной связи в направлениях:
          • «ближний полукомплект — удаленный полукомплект»
          • «ближний полукомплект — ближний абонент»
          • «ближний полукомплект — удаленный абонент»
Обеспечивает служебную связь по стандартному двухпроводному ТА
Встроенный генератор контрольных частот1200, 1600 Гц
3. Встроенные модемы телемеханики и межмашинный обмен
Количество каналов ТМдо 4
Скорость передачи кодонезависимой ТМ100, 200, 300, 600, 1200 бит/с
Скорость передачи кодонезависимой ТМ в асинхронном режиме передачи ТМ (вместо ММО)до 25,6 Кбит/с
Интерфейс физического уровня каналов ММО (ТМ)RS-232C (стык С2)
Максимальная скорость ММО, Ethernet25,6 кбит/с
Текущая скорость ММО, Ethernetзависит от фактического занятия телефонных каналов
Способ обмена по интерфейсу ММОасинхронный
Интерфейс Ethernet10Вase-T/100Вase-TX; «прозрачный» мост; фильтрация пакетов
3.2. Аналоговый режим (для каждой полосы 4 кГц)
Количество модемов ТМдо 4
Скорости передачи данных ТМ с сохранением речевого канала100, 200, 300, 600, 1200 бит/с
Скорость передачи данных ТМ без сохранения речевого канала2400 бит/с
Характеристики модуляции на скоростях 100, 200 бит/св соответствии с Рекомендациями R37, R38 ITU-T
4. Питание аппаратуры и потребляемая мощность
Напряжение электропитания:
          • переменное 220В, 50 Гц
          • постоянное 220 В или 60 В
Потребляемая мощность аппаратурыдо 320 ВА
5. Размеры и вес
Конструктив 19‘-шасси в соответствии с IEC60297
Кассета усилителя мощности с фильтром входа и линейным фильтром 6Uширина — 84HP, глубина — 309 мм;
вес 14,7 кг
Кассета обработки сигналов ЦВК -16ПТ 6Uширина — 84HP, глубина — 309 мм;
вес 11,3 кг
Шкаф 42U600x600x2043 мм;
вес не более 102 кг
6. Условия окружающей среды
Климатические условияв соответствии с IEC60721-3-3, класс 3К4
Диапазон температур0 — +45°С
Относительная влажность≤ 95%
Механические условияв соответствии с М40 согласно ГОСТ 17516.1‑90
7. Мониторинг и сетевые функции
МЭК-104 с ближней и удаленной стороны
SNMP v1 v2c с ближней и удаленной стороны
Коррекция времени по NTP с ближней и удаленной стороны
Коррекция времени по протоколу МЭК-104 с ближней и удаленной стороны
ICMP Ping ответы Ethernet интерфейсов с ближней и удаленной стороны
