ЦВК-16 РЗПА (Ревизия 5)

Аппаратура высокочастотной связи по ЛЭП ЦВК-16 РЗПА (Ревизия 5) обеспечивает в комбинированном режиме телефонные каналы, передачу команд РЗ и ПА, каналы телемеханики и передачи данных по высокочастотным каналам связи на базе ЛЭП в полосе 2, 4, 8, 12, 16, 20, 24,32, 36 кГц, а также обеспечивает передачу аварийных сигналов и команд  (УПАСК) по ВЧ каналам, каналам цифровой сети связи (ЦС) по интерфейсам Е1, С37.94 или по выделенному оптическому волокну (ОВ).

  1. Комбинированная аппаратура передачи данных и команд РЗ и ПА по ВЧ каналу
  2. УПАСК по ВЧ каналу
  3. УПАСК по цифровой сети (E1, C37.94)
  4. УПАСК по оптическому каналу
  5. Транзит команд с ВЧ канала на каналы ЦС или ОВ и в обратном направлении
  6. До 64 команд РЗА
  7. Приемо-передачик в одном устройстве

Режимы работы ЦВК-16 РЗПА (Ревизия 5)

  • Аппаратура ВЧ связи по ЛЭП
  • Аппаратура ВЧ связи по ЛЭП с одновременной передачей команд РЗ и ПА
  • Устройство передачи аварийных сигналов и команд (УПАСК) по ВЧ каналу
  • УПАСК по цифровой сети (ЦС) с интерфейсами E1, C37.94
  • УПАСК по оптическому волокну (ОВ)

Описание

Аппаратура выполнена в соответствии с требованиями СТО 56947007-33.060.40.177-2014 "Типовые технические требования к аппаратуре высокочастотной связи по линиям электропередачи", а также  СТО 56947007-33.040.20.316-2021 "Устройства передачи аварийных сигналов и команд.
Общие технические требования".

При работе по ВЧ каналу в первой частичной полосе 4 кГц (2 кГц) реализуются функции УПАСК и обеспечивается передача до 6 команд РЗ или до 64 команд ПА в соответствии с МЭК 60834-1. В комбинированном режиме передача команд в первой частичной полосе производится со снятием сигнала передачи данных на время
передачи команды. Работа во второй частичной полосе, предназначенной для связи и передачи данных, может происходить как со снятием сигналов в этой полосе, так и без их снятия.

При отсутствии необходимости организации телефонных каналов и каналов передачи данных не устанавливаются блоки для второй частичной полосы, и аппаратура обеспечивает только функции передачи команд РЗ и ПА (УПАСК).

В цифровом режиме во второй частичной полосе реализованы возможности передачи данных на основе временного разделения сигналов (ВРС). Для второй частичной полосе могут быть организованы каналы Ethernet, до четырех цифровых телефонных каналов (G.729D ITU -T), до четырех асинхронных (старт-стопных) каналов передачи данных межмашинного обмена (ММО) или кодонезависимых каналов телемеханики (ТМ) со скоростями от 100 до 1200 бит/с.

Возможность гибкого перераспределения информационной емкости мультиплексного канала позволяет  конфигурировать аппаратуру от сервисного ПК на различное число телефонных каналов, каналов ТМ и различные
скорости передачи данных межмашинного обмена.

В цифровом режиме во второй частичной полосе реализованы скорости передачи на ВЧ интерфейсе от 1,6 до 425,6 кбит/с. Во второй частичной полосе аппаратура обеспечивает многоступенчатую адаптацию по скорости передачи интегрального цифрового потока в зависимости от соотношения сигнал/помеха в линии с реализацией приоритетов по каналам различного назначения (телефон, ТМ, ММО, Ethernet).

Наличие Ethernet интефрейсов позволяет напрямую передавать поток данных протокола МЭК 870-5-104, VoIP телефонии. Скорость передачи данных в ВЧ канале до 425,6 кбиит/с в полосе 32 кГц.

В режиме УПАСК аппаратура может быть сконфигурирована как приемо-передатчик, передачик, приемник.

В режиме УПАСК позволяет выполнить транзит команд с ВЧ канала на каналы ЦС или ВОЛС и в обратном направлении с возможностью выделения и добавления команд на транзите.

Режимы работы УПАСК

  • Работа по ВЧ каналу
  • Работа по одному порту ЦС или ОВ с дублированием команд по ВЧ каналу
  • Транзит команд с ВЧ канала на канал ЦС или ОВ и в обратном направлении
  • Работа по одному порту ЦС или ОВ
  • Работа по двум портам ЦС или ОВ с дублированием команд
  • Работа по двум портам ЦС или ОВ с транзитом команд
  • Работа по двум портам ЦС или ОВ в режиме кольца
  • Работа по двум портам ЦС или ОВ в режиме кольца с дублированием

Аппаратура позволяет организоватиь передачу/прием до 64 команд РЗА в режиме передатчик/приемник и до 32 комнад в режиме приемо-передачик.

Номинальное время передачи команд 23 мс по ВЧ каналу и 2 мс по каналам ЦС и ОВ.

В режиме УПАСК позволяет выполнить транзит команд с ВЧ канала на каналы ЦС или ВОЛС и в обратном направлении с возможностью выделения и добавления команд на транзите

На индикаторном табло аппаратуры отображается текущее состояние аппаратуры, уровни передаваемых и  принимаемых сигналов, события передачи и приёма команд РЗ и ПА.

Сервисное программное обеспечение для внешнего ПК реализует функции контроля работоспособности,  регистрации событий в энергонезависимой памяти, измерения характеристик линии, конфигурирования
аппаратуры, удаленного доступа, документирования событий и измерений.

Аппаратура имеет отдельный сервисный порт Ethernet для подключения к аппаратуре с использованием сервичного ПО, и для интеграции в систему мониторинга и управления  протоклов удаленного мониторнга и управления по протоколам SNMP И МЭК 870-5-104.

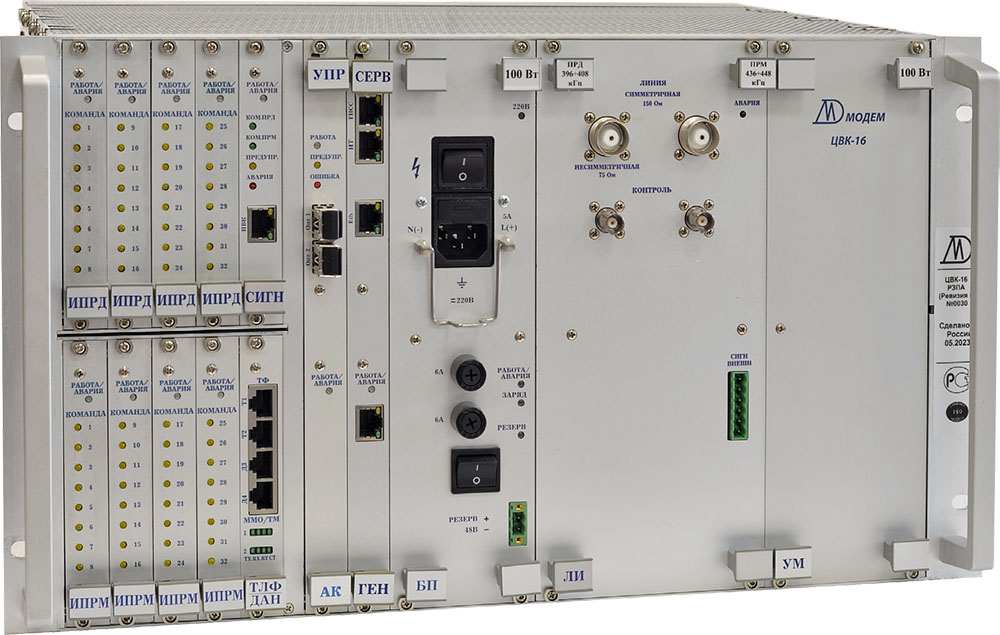

Аппаратура выполнена в 19′ конструктиве высотой 6U, предназначенным для установки в шкаф.

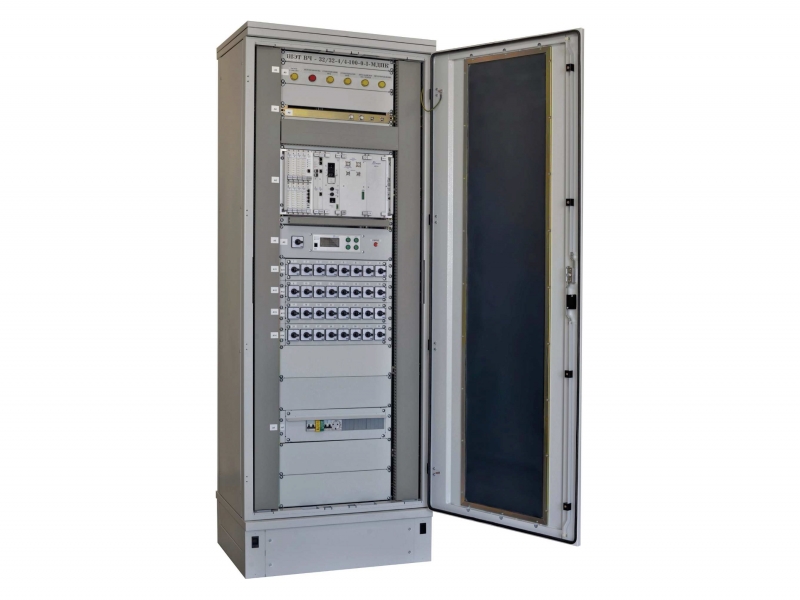

Аппаратура может быть поставлена в комплекта с типовым шкафом 19’ ШЭТ-ВЧ, выполненным в соответствии со стандартом ПАО «ФСК ЕЭС» СТО 56947007-29.240.10.308-2020 «Типовые шкафы ШЭТ ПДС»

Фильтры - перекоммутируемые с возможностью задания перемычками требуемых номинальных
полос передачи и приема.



ЦВК-16 РЗПА (Ревизия 5). Цифровая аппаратура передачи команд РЗ и ПА. УПАСК ВЧ. УПАСК ЦС, УПАСК ОВ



Характеристики для ВЧ тракта
Диапазон рабочих частот ВЧ канала16 - 1000 кГц
Номинальная полоса частот передачи, приема (BN)2 - 36 кГц
Номинальные полосы передачи, приемаперекоммутируемые с шагом 1 кГц
Тип модуляции в каждой частичной полосе 4 кГцАМОБП
Максимальная выходная мощность100 Вт (50 дБм)
Входное и выходное сопротивление• 75 Ом (несимметричное);
• 150 Ом (симметричное)
Допустимое затухание ВЧ канала• теоретическое — 80 дБ;
• практический предел — 60 дБ
(с учетом помех и искажений ВЧ канала)
Чувствительность приемника по командам РЗ и ПАмаксимальная — минус 20 дБм с шагом 1 дБ (до 0 дБм)
Чувствительность приемника в аналоговом режиме по контрольной частоте• номинальная — минус 35 дБм;
• максимальная — минус 50 дБм
Чувствительность приемника в цифровом режиме по рабочему сигналу• номинальная — минус 30 дБм;
• максимальная — минус 45 дБм
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии для BN = 4кГц)• собственный передатчик — собственный приемник (смежные полосы) 0 кГц;
• собственный приемник —сторонний приемник 8 кГц;
• собственный передатчик — сторонний передатчик 8 кГц;
• собственный передатчик — сторонний приемник 8 кГц
Уровень гармоник в соответствии с шаблономв пределах полосы пропускания < -60 дБ
IEC 60495 (для BN = 4кГц)• в соседнем частотном канале < -60 дБ;
• на расстоянии 4 кГц от границы полосы < -70 дБ;
• на расстоянии 8 кГц от границы полосы < -80 дБ
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым) в базовых полосах, предназначенных для связи и передачи данных• > 0,1 кГц от границ канала — +37 дБ (аналоговый режим);
• > 0,1 кГц от границ канала — +43 дБ (цифровой режим);
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым) для команд РЗ и ПА• > 0,1 кГц от границ канала — +22 дБ;
• > 4 кГц от границ канала — +50 дБ
Диапазон автоматической регулировки коэффициента усиления• в состоянии «НОРМА» по приему — 40 дБ;
• в состоянии «ЗАНИЖЕНИЕ»:
- для цифрового режима — 90 дБ;
- для аналогового режима — 80 дБ
Охранный сигнал команд РЗ и ПА100 Гц
Характеристики передачи и приема команд РЗ и ПА в ВЧ канале
Режимы передачи команд в ВЧ канале• со снятием сигналов связи и передачи данных во второй частичной полосе связи и передачи данных;
• без снятия сигналов связи и передачи данных во второй частичной полосе
Распределение мощностинастраиваемое по первой и второй частичным полосам
Число команд РЗдо 6 (одночастотные)
Число команд ПАдо 64 (двухчастотные)
Длительность посылки командыот 20 до 100 мс (настраиваемая)
Следящие команды• любая РЗ (длительностью до 15 с);
• любая ПА
Номинальное время передачи команд23 мс
Номинальное время передачи команд с передачей данных в первой частичной полосе25 мс
Максимальное время передачи команд с надежностью 10-2 при SNR, равном 6 дБ32 мс,
надежность Рпк менее 10-2,
безопасность Pлк менее 10-6
Максимальное время передачи команд с надежностью 10-4 при SNR, равном 6 дБ40 мс,
надежность Рпк менее 10-4,
безопасность Рлк менее 10-6
Приоритет команд по передаченастраиваемый
Транзит командс ВЧ канала на ЦС или ОВ с выделением или добавлением команд
Режимы работы• только по ВЧ каналу
• по ВЧ каналу с дублированием команд по ЦС или ОВ
Характеристики передачи и приема команд РЗА по цифровой сети (ЦС)
Интерфейс ЦС C37.94• два порта;
• съемные SFP модули;
• многомодовое оптическое волокно;
• длина волны 850 нм;
• скорость передачи в канале связи 2 Мбит/с;
• duplex LC коннектор (ST коннектор через переходник);
• максимальная протяженность 2 км
Интерфейс ЦС E1• один порт;
• электрический E1, витая пара;
• скорость в канале связи 2 Мбит/с;
• максимальня протяженность 500 м
Номинальное время передачи команд2 мс
Число команд РЗАдо 64
Одновременная передача командпараллельно, без дополнительной задержки и приоритетов
Надежность (вероятность пропуска переданной команды)Pпк ≤ 10-4
Безопасность (вероятность приема ложной команды)Pлк ≤ 10-8
Непрерывный контроль каналаесть
Транзит команд• с ВЧ на ЦС;
• с ЦС на ВЧ;
• между портами ЦС
• выделение и добавление команд при транзите;
• возможно изменение номера команды при транзите
Режимы работы• работа по одному порту;
• работа по двум портам с дублированием;
• работа в режиме кольца;
• работа в режиме кольца с дублированием
Характеристики передачи и приема команд РЗА по оптическому волокну (ОВ)
Интерфейс ОВ• два порта;
• съемные SFP модули;
• длина волны 1350 нм, максимальная протяженность линии 60 км;
• длина волны 1550 нм, максимальная протяженность линии 200 км;
• скорость передачи в канале связи 155 Мбит/с;
• duplex LC коннектор
Номинальное время передачи команд2 мс
Число команл РЗАдо 64
Одновременная передача командпараллельно, без дополнительной задержки и приоритетов
Надежность (вероятность пропуска переданной команды)Pпк ≤ 10-4
Безопасность (вероятность приема ложной команды Pлк)Pлк ≤ 10-8
Непрерывный контроль каналаесть
Транзит команд• с ВЧ на ОВ;
• с ОВ на ВЧ;
• между портами ОВ;
• выделение и добавление команд при транзите;
• возможно изменение номера команды при транзите
Режимы работы• работа по одному порту;
• работа по двум портам с дублированием;
• работа в режиме кольца;
• работа в режиме кольца с дублированием;
Характеристики УПАСК
Функция УПАСК, настраиваемая• приемо-передатчик;
• передачтик;
• приемник
Ток по входам передаваемых команд20 - 25 мА
Ток по выходам принимаемых команд• 250 мА непрерывный;
• 2 А в течение 15 с
Длительность посылки командыот 20 до 100 мс (настраиваемая)
Задержка на срабатывание по принятой командеот 1 до 10 мс с шагом 1 мс (настраиваемая)
Задержка на возврат замкнутых выходных цепейот 100 до 1000 мс с шагом 100 мс (настраиваемая)
Задержка на срабатывание в передатчикеот 1 до 5 мс с шагом 1 мс (настраиваемая)
Панель ввода-вывода команд из работы (ПВК) по приемунаращиваемая, модулями по 8 команд
Сигнализация• аварийная;
• предупредительная;
• передача команды;
• прием команды
Блок управления и контроляотображение текущих параметров и управление устройством УПАСК
Сервисное ПО для конфигурирования и настройкис сервисного ПК
Регистрация событий в аппаратурес точностью 1 мс
Формирование осциллограммв формате COMTRADE
Синхронизация часов• с точностью 1 мс, через ГЛОНАСС/GPS приемник;
• с точностью 1 мс, по протоколу NTP
Периодическое петлеовое тестированиеесть
Соответствие СТО ПАО "ФСК ЕЭС"СТО 56947007-33.040.20.316-2021 "Устройства передачи аварийных сигналов и команд"
Характеристики НЧ тракта для второй полосы ВЧ тракта. Цифровой режим
Общее число мультиплексируемых абонентских каналов• до 4 речевых;
• до 4 ММО (ТМ); Ethernet
Возможные скорости передачи на ВЧ интерфейсе для модема с пилот-сигналом (ПС) для соответствующей ширины полосы:
• 2 кГц1,6 кбит/с - 14,4 кбит/с
• 4 кГц3,8 кбит/с - 25,6 кбит/с
• 8 кГц6,4 кбит/с - 51,2 кбит/с
• 12 кГц12,8 кбит/с - 153,8 кбит/с
Возможные скорости передачи на ВЧ интерфейсе для модема без пилот-сигнала (ПС) для соответствующей ширины полосы:
• 2 кГц1,9 кбит/с - 26,6 кбит/с
• 4 кГц3,8 кбит/с - 53,2 кбит/с
• 8 кГц7,6 кбит/с - 106,4 кбит/с
• 12 кГц11,4 кбит/с - 159,6 кбит/с
• 16 кГц15,2 кбит/с - 212,8 кбит/с
• 20 кГц19,0 кбит/с - 266,0 кбит/с
• 24 кГц22,8 кбит/с - 296,4 кбит/с
• 32 кГц30,4 кбит/с - 425,6 кбит/с
Адаптация в канале по скорости передачи в зависимости от уровня помехесть
Цифровые телефонные каналывокодер G.729D ITU-T
Общее время до готовности цифрового канала после включения полукомплекта аппаратурыне более 80 с
Переговорно-вызывной интерфейсВыполняет функцию служебной связи в первой частичной полосе после вывода команд по передаче и приему из работы.
Обеспечивает служебную связь по стандартному двухпроводному ТА
Характеристики НЧ тракта для второй полосы ВЧ тракта. Аналоговый режим
Число телефонных каналов1
Верхняя граница фильтра речинастраиваемая в диапазоне 1,8 - 3,4 кГц с шагом 0,2 кГц
Уровень собственного шума на выходе телефонного окончанияминус 55 дБм0п
Телефонные абонентские окончания• четырехпроводное (номинальный уровень
передачи - минус 13 дБн, приема - плюс 4,0 дБн)
с сигнализацией вызова АДАСЭ, E&M;
• двухпроводное с режимами: «точка - точка»,
«удаленный абонент», FXS, FXO
Автоматический эквалайзеркомпенсация неравномерности АЧХ до 12 дБ;
ГВП — до 1 мс
Переговорно-вызывной интерфейсВыполняет функцию служебной связи в первой частичной полосе после вывода команд по передаче и приему из работы.
Обеспечивает служебную связь по стандартному двухпроводному ТА
Встроенные функции измерений ВЧ тракта
Встроенные функции измерений ВЧ тракта• АЧХ;
• ГВП;
• спектральная плотность шума;
• входное сопротивление линии;
• мощность по передаче;
• уровень по приему;
• SNR
Встроенные модемы телемеханики и межмашинный обмен. Цифровой режим
Количество каналов передачи данных (ТМ, ММО, Ethernet)до 4
Скорость передачи по каналам ТМ• кодонезависмый режим ТМ:100, 200, 300, 600,
1200 бит/с;
• асинхронный старт-стопный режим передачи
ТМ (ММО);
Интерфейс физического уровня• RS-232 (стык С2);
• RS-485;
• RS-422
Способ обмена по интерфейсу ММОасинхронный (старт-стопный)
Максимальная скорость на ВЧ интерфейсе по каналам ММО, Ethernet425,6 кбит/с
Текущая скорость в ВЧ канале для разных каналовнастраивается в соответствии с приоритетами
Интерфейс Ethernet• 2 порта на интерфейсной плате
• 10Вase-T/100Вase-TX
• встроенный коммутатор L2
Режимы работы Ethernet• прозрачный мост
• маршрутизатор
Функции Ethernet• фильтрация IP трафика
• приоритизация трафика QoS
• сжатие IP заголовков
• сжатие данных IP пакетов
• DHCP
• поддержка VLAN
Дискретные входы "сухой" контактдо 8
Дискретные выходы "сухой" контактдо 8
Встроенные модемы телемеханики и межмашинный обмен. Аналоговый режим
Количество модемов ТМдо 4
Скорости передачи данных ТМ с сохранением речевого канала100, 200, 300, 600, 1200 бит/с
Характеристики модуляции на скоростях 100, 200 бит/св соответствии с Рекомендациями R37, R38 ITU-Т
Дискретные входы "сухой" контактдо 8
Дискретные выходы "сухой" контактдо 8
Мониторинг и сетевые функции
Интефрейс сервисного портаEthernet 10Вase-T/100Вase-TX
Протоколы мониторинга• SNMP v2c
• МЭК 60870-5-104
Сетевые функции• DHCP;
• ограниченеи доступа;
• синхронизация часов по протоколу NTP;
• поддержка VLAN
Питание аппаратуры и потребляемая мощность
Напряжение электропитания• постоянное 48, 110, 220 В;
• переменное 220В, 50 Гц
Потребляемая мощностьдо 150 ВА, в зависимости от выходной
мощности и числа каналов
Размеры и вес
Конструктив19”-шасси в соответствии с IEC60297
Размерыширина 84HP;
высота 6U;
глубина 309 мм
Вес19,6 кг
Шкаф 19'42U, 800x600 мм, вес не более 102 кг
Условия окружающей среды
Климатические условияв соответствии с IEC60721-3-3, класс 3К4
Диапазон температурот -10°С до +55°С не более 24 часов в течении месяца
Относительная влажность< 95%, без конденсации
Механические условияв соответствии с М40 согласно ГОСТ 17516.1-90
Сервисное программное обеспчеение
Работа под управлением ОС• Windows
• Linux
Интерфейс физического уровняEthernet 10Вase-T/100Вase-TX
Выбор типа канала (ВЧ, ЦС, ВОЛС)
Ведение файла конфигурации и событий
Мониторинг аппаратуры и канала
Измерение характеристик ВЧ канала связи на ближнем и удаленном полукомплектах, в том числе АЧХ, ГВП, спектральной плотности шума
Измерение соотношения сигнал-помеха
Разграничение уровней доступа
Тестирование аппаратуры
