ЦВК-16 на базе терминала ЦВК-16Т

Аппаратура высокочастотной связи ЦВК -16 (Ревизия 3) на базе кассеты обработки сигналов ЦВК -16Т предназначена для организации телефонных каналов, каналов телемеханики и передачи данных межмашинного обмена по высокочастотным каналам связи на базе ЛЭП в полосе 4 - 64 кГц.

  1. Полная цифровая обработка
  2. До 12 телефонных каналов
  3. До 16 каналов передачи данных
  4. Возможность работы в традиционном аналоговом режиме
  5. Каналы передачи данных протоколов телемеханики МЭК 60870-5-101, МЭК 60870-5-104

В цифровом режиме в каждой отдельной полосе частот 4 кГц реализованы возможности многоканальной передачи на основе мультиплексного канала передачи данных со скоростью до 28,8 кбит/с, включающего канал Ethernet, до трех цифровых телефонных каналов (G.729 ITU -T), до четырех асинхронных (старт-стопных) каналов передачи данных межмашинного обмена (ММО) или кодонезависимых каналов телемеханики (ТМ) со скоростями от 100 до 1200 бит/с.

В аналоговом режиме в полосе 4 кГц аппаратура поддерживает традиционный аналоговый способ связи со встроенными разделительными фильтрами речи и четырьмя надтональными модемами ТМ со скоростями передачи от 100 до 600 бит/с или с одним надтональным модемом ТМ со скоростью 1200 бит/с.

Возможность гибкого перераспределения информационной емкости мультиплексного канала позволяет конфигурировать аппаратуру от сервисного ПК на различное число телефонных каналов, каналов ТМ и различные скорости передачи данных межмашинного обмена (от 28,8 до 0,8 кбит/с).

В цифровом режиме в каждой полосе 4 кГц аппаратура обеспечивает многоступенчатую адаптацию по скорости передачи интегрального цифрового потока в диапазоне от 28,8 кбит/с до 6,4 кбит/с в зависимости от соотношения сигнал-помеха в линии с реализацией приоритетов по каналам различного назначения (телефон, ТМ, ММО, Ethernet). Интерфейс Е1 позволяет организовать полностью цифровые речевые каналы между АТС.

Сервисное программное обеспечение для внешнего ПК реализует функции контроля работоспособности, регистрации событий в энергонезависимой памяти, измерения характеристик линии, конфигурирования аппаратуры, удаленного доступа, документирования событий и измерений.

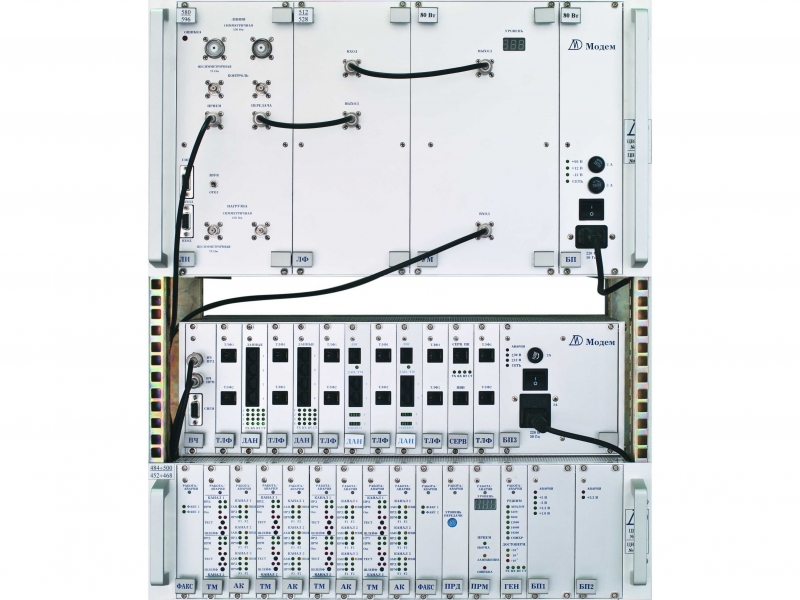

Состав аппаратуры:

  • кассета обработки сигналов ЦВК-16Т с функциями абонентских окончаний
  • кассета усилителя мощности ЦВК-16У с фильтром входа и линейным фильтром

Фильтры — перекоммутируемые с возможностью задания перемычками требуемых номинальных полос передачи и приема.

Аппаратура выполнена в соответсиии с требованиями СТО 56947007-33.060.40.177-2014.

Аттестация аппаратуры

Аппаратура ВЧ-связи по ЛЭП ЦВК-16 (Ревизия 3) аттестована и включена в реестр оборудования, технологий и материалов, допущенных к применению на объектах ПАО «Россети».

Копия Заключения Аттестационной комиссии в разделе Сертификаты.



Документы для загрузки:

1. Характеристики ВЧ-тракта
Диапазон рабочих частот ВЧ-канала16 – 1000 кГц
Номинальная полоса частот передачи, приема (Bn)4, 8, 12, 16 кГц. до 64 кГц
Номинальные полосы передачи, приемаперекоммутируемые с шагом 4 кГц*
*При необходимости сохранения существующей сетки частот возможно задание шага 1 кГц
Тип модуляции в каждой полосе 4 кГцАМОБП
Максимальная выходная мощность"Фаза-земля" - 40, 80, 100 Вт (46, 49, 50 дБм)
"Фаза-фаза" - 40, 80, 100, 160 Вт (46, 49, 50, 52 дБм)
Входное и выходное сопротивление75 Ом (несимметричное);
150 Ом (симметричное)
Допустимое затухание ВЧ-каналатеоретическое — 80 дБ;
практический предел — 60 дБ (с учетом помех и искажений ВЧ-канала)
Чувствительность приемника в аналоговом режиме по контрольной частотеноминальная — минус 35 дБм;
максимальная — минус 50 дБм
Чувствительность приемника в цифровом режиме по рабочему сигналуноминальная — минус 30 дБм;
максимальная — минус 45 дБм
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), до 500 кГц:
          • собственный передатчик — собственный приемник (смежные полосы)0 кГц
          • cобственный приемник — сторонний приемник8 кГц
          • собственный передатчик — сторонний передатчик12 кГц
          • собственный передатчик — сторонний приемник8 кГц
Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), выше 500 кГц:
          • собственный передатчик — собственный приемник (смежные полосы)0 кГц
          • собственный приемник —сторонний приемник 12 кГц12 кГц
          • собственный передатчик — сторонний передатчик24 кГц
          • собственный передатчик — сторонний приемник12 кГц
Уровень гармоник в соответствии с шаблоном IEC 60495 (для Bn = 4кГц):
          • в пределах полосы пропускания≤ 60 дБ
          • в соседнем частотном канале≤ 60 дБ
          • на расстоянии 4 кГц от границы полосы≤ 70 дБ
          • на расстоянии 8 кГц от границы полосы≤ 80 дБ
Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым)
          • ≥ 0,1 кГц от границ канала, аналоговый режим+34 дБ
          • ≥ 4 кГц от границ канала, аналоговый режим+44 дБ
          • ≥ 0,1 кГц от границ канала, цифровой режим+36 дБ
          • ≥ 4 кГц от границ канала, цифровой режим+40 дБ
Диапазон автоматической регулировки коэффициента усиления:
          • в состоянии «НОРМА» по приему40 дБ
          • в состоянии «ЗАНИЖЕНИЕ» для цифрового режима80 дБ
          • для аналогового режима80 дБ
Пилот-сигнал в аналоговом режиме3900 Гц
Пилот-сигнал в цифровом режиме100 Гц, 3900 Гц со служебным КАМ-сигналом
2. Характеристики НЧ-тракта
2.1. Цифровой режим
Общее число мультиплексируемых абонентских каналов3 речевых;
до 4 ММО (ТМ)
1 Ethernet
Возможные скорости передачи интегрального цифрового потока данных38,4; 35,2; 32,0; 28,8; 25,6; 22,4; 19,2; 16,0; 12,8; 9,6; 6,4; 3,2 кбит/с
Адаптация в канале по скорости передачи в зависимости от уровня помех
Цифровые телефонные каналы поддерживаются вокодером G.729D ITU -T
Прозрачная факсимильная передача
Интерфейс Е1
Кадровая частота мультиплексора100 Гц
Общее время до готовности цифрового канала после включения полукомплекта аппаратурыне более 80 с
Максимальное скачкообразное изменение коэффициента передачи линии без перерыва связи4 дБ
2.2. Аналоговый режим
Верхняя граница фильтра речипрограммируемая в диапазоне 1,8 – 3,4 кГц с шагом 0,2 кГц
Уровень собственного шума на выходе телефонного окончанияминус 55 дБм0п
Телефонные абонентские окончания:
          • четырехпроводное (номинальный уровень передачи – минус 13 дБн, приема — плюс 4,3 дБн) с сигнализацией вызова АДАСЭ
          • двухпроводное с режимами: «точка – точка», «удаленный абонент»
2.3. Эквалайзер
Автоматический эквалайзеркомпенсация неравномерности АЧХ до 12 дБ, ГВЗ — до 1 мс
2.4. Переговорно-вызывной интерфейс
Выполняет функцию служебной связи в направлениях:
          • «ближний полукомплект — удаленный полукомплект»
          • «ближний полукомплект — ближний абонент»
          • «ближний полукомплект — удаленный абонент»
Обеспечивает служебную связь по стандартному двухпроводному ТА
Встроенный генератор контрольных частот1200, 1600 Гц
3. Встроенные модемы телемеханики и межмашинный обмен
3.1. Цифровой режим (для каждой полосы 4 кГц)
Количество каналов ТМдо 4
Скорость передачи кодонезависимой ТМ100, 200, 300, 600, 1200 бит/с
Скорость передачи кодонезависимой ТМ в асинхронном режиме передачи ТМ (вместо ММО)до 28,8 Кбит/с
Интерфейс физического уровня каналов ММО (ТМ)RS-232C (стык С2)
RS-422
RS-485
Максимальная скорость ММО, Ethernet28,8 кбит/с
Текущая скорость ММО, Ethernetзависит от фактического занятия телефонных каналов
Способ обмена по интерфейсу ММОасинхронный
Интерфейс Ethernet10Вase-T/100Вase-TX; «прозрачный» мост; фильтрация пакетов
3.2. Аналоговый режим (для каждой полосы 4 кГц)
Количество модемов ТМдо 4
Скорости передачи данных ТМ с сохранением речевого канала100 бит/с;
200 бит/с;
300 бит/с;
600 бит/с;
1200 бит/с
Скорость передачи данных ТМ без сохранения речевого канала2400 бит/с
Характеристики модуляции на скоростях 100, 200 бит/св соответствии с Рекомендациями R37, R38 ITU-T
4. Электропитание и потребляемая мощность
Напряжение электропитания• переменное 220В, 50 Гц;
• постоянное 220 В или 60 В
Потребляемая мощность аппаратурыдо 230 ВА
5. Размеры и вес
Конструктив 19‘-шасси в соответствии с IEC60297
Кассета усилителя мощности с фильтром входа и линейным фильтром 6Uширина — 84HP, глубина — 309 мм;
вес 14,7 кг
Кассета обработки сигналов ЦВК -16Т 6Uширина — 84HP, глубина — 309 мм;
вес 11,1 кг
Шкаф 42U600x600x2043 мм,
вес не более 102 кг
6. Условия окружающей среды
Климатические условияв соответствии с IEC60721-3-3, класс 3К4
Диапазон температур-5° — +45°С
Относительная влажность≤ 95%
Механические условияв соответствии с М40 согласно ГОСТ 17516.1‑90
7. Мониторинг и сетевые функции
МЭК-104 с ближней и удаленной стороны
SNMP v1 v2c с ближней и удаленной стороны
Коррекция времени по NTP с ближней и удаленной стороны
Коррекция времени по протоколу МЭК-104 с ближней и удаленной стороны
ICMP Ping ответы Ethernet интерфейсов с ближней и удаленной стороны
